Práctica 14: Preprocesamiento de Audio

• Autores: Joaquín Batista, Milagros Cancela, Valentín Rodríguez, Alexia Aurrecoechea, Nahuel López (G1)
• Unidad temática: UT4 · Datos Especiales
• Tipo: Práctica guiada – Assignment UT4-14
• Entorno: Python · librosa · NumPy · Matplotlib · Pandas · scikit-learn
• Dataset: UrbanSound8K (8,732 clips de audio urbano, 10 clases)
• Notebook: Práctica 14 - Preprocesamiento de Audio

🎯 Objetivos de Aprendizaje

• Diseñar e implementar un pipeline completo de preprocesamiento de audio desde carga hasta exportación de features.
• Estandarizar señales de audio (sample rate, duración, amplitud) para alimentar modelos de ML.
• Analizar representaciones temporales y espectrales (waveforms, espectrogramas).
• Implementar técnicas de limpieza de ruido (filtros high-pass, recorte de silencios).
• Extraer features MFCC (Mel-Frequency Cepstral Coefficients) y métricas agregadas para clasificación.
• Evaluar el impacto de augmentación y métricas de calidad automáticas (QA).

📁 Dataset y Preparación

UrbanSound8K

• Fuente: Dataset público de Kaggle (chrisfilo/urbansound8k).
• Contenido: 8,732 clips de audio urbano etiquetados en 10 clases:
  • air_conditioner, car_horn, children_playing, dog_bark, drilling, engine_idling, gun_shot, jackhammer, siren, street_music
• Estructura: Organizado en 10 folds para validación cruzada.
• Formato: Archivos WAV con sample rates variables (principalmente 48 kHz) y duraciones entre 0.5-4 segundos.

Configuración de Kaggle API

Para descargar el dataset, es necesario configurar las credenciales de Kaggle API. El notebook incluye instrucciones para cargar el archivo kaggle.json de forma segura. Las credenciales se almacenan localmente en ~/.kaggle/kaggle.json con permisos restringidos (600) para proteger la información sensible.

🔧 Metodologías Aplicadas

Parte A — Representación e Inspección Inicial

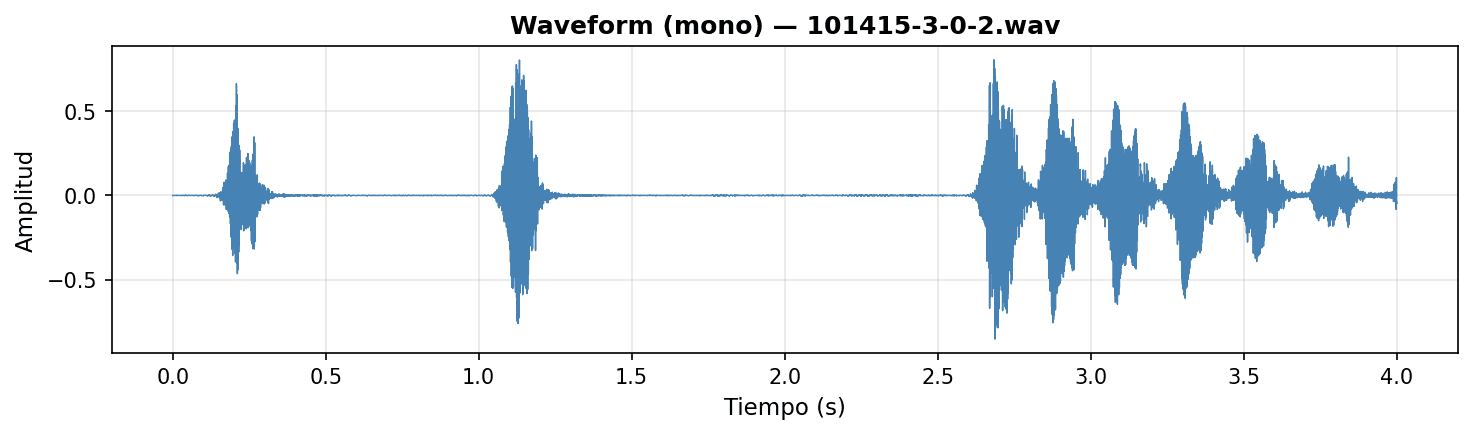

La primera etapa consiste en cargar un clip de ejemplo y calcular estadísticas básicas para entender la estructura de la señal.

def load_audio(path: Path, sr: int | None = None, mono: bool = False):
    """Carga un archivo de audio con librosa."""
    y, sr = librosa.load(path.as_posix(), sr=sr, mono=mono)
    return y, sr

y, sr = load_audio(audio_path, sr=None, mono=False)
duration_sec = len(y) / sr if y.ndim == 1 else y.shape[-1] / sr
channels = 1 if y.ndim == 1 else y.shape[0]

Hallazgos clave:

• El audio dura aproximadamente 4.0 segundos con sample rate 48,000 Hz.
• La amplitud oscila entre -0.8535 y 0.8065, indicando que el clip está normalizado (valores dentro del rango típico [-1.0, +1.0]).
• El número de canales es 1 (mono), lo cual simplifica el análisis y reduce el tamaño de los datos.
• El tipo de dato (dtype) es float32, apropiado para procesamiento numérico.

Reflexión Parte A:

• Normalización: Los valores están dentro del rango [-1.0, +1.0], lo que indica que la señal está correctamente normalizada y no presenta clipping.
• Mono vs. estéreo: Trabajar en mono es adecuado porque la mayoría de los clips de UrbanSound8K no contienen información estéreo útil, y simplifica el análisis y reduce el tamaño de los datos.
• Detección de clipping: Si observáramos muchos valores cerca de -1.0 o +1.0, esto indicaría potencialmente clipping, lo cual es problemático porque distorsiona la señal, elimina información del sonido e introduce artefactos que afectan la calidad y pueden perjudicar tareas de clasificación.

Parte B — Estandarización del Audio

Objetivo: unificar sample rate, mono, duración y amplitud para alimentar el pipeline de ML.

TARGET_SR = 16000          # Hz
TARGET_DURATION = 3.0      # segundos
TARGET_AMPLITUDE = 0.99
TOP_DB = 30.0              # recorte de silencios

def preprocess_audio(path: Path,
                     target_sr: int = TARGET_SR,
                     target_duration: float = TARGET_DURATION,
                     top_db: float = TOP_DB) -> tuple[np.ndarray, int]:
    y, sr = load_audio(path, sr=None, mono=False)

    # Convertir a mono
    if y.ndim > 1:
        y = np.mean(y, axis=0)

    # Recortar silencios
    y_trim, _ = librosa.effects.trim(y, top_db=top_db)

    # Resamplear si es necesario
    if sr != target_sr:
        y_rs = librosa.resample(y_trim, orig_sr=sr, target_sr=target_sr)
    else:
        y_rs = y_trim

    # Ajustar duración (recortar o padear)
    target_len = int(target_sr * target_duration)
    if len(y_rs) > target_len:
        y_rs = y_rs[:target_len]
    elif len(y_rs) < target_len:
        pad_width = target_len - len(y_rs)
        y_rs = np.pad(y_rs, (0, pad_width))

    # Normalizar amplitud
    max_abs = np.max(np.abs(y_rs)) or 1.0
    y_norm = (TARGET_AMPLITUDE * y_rs) / max_abs

    return y_norm.astype(np.float32), target_sr

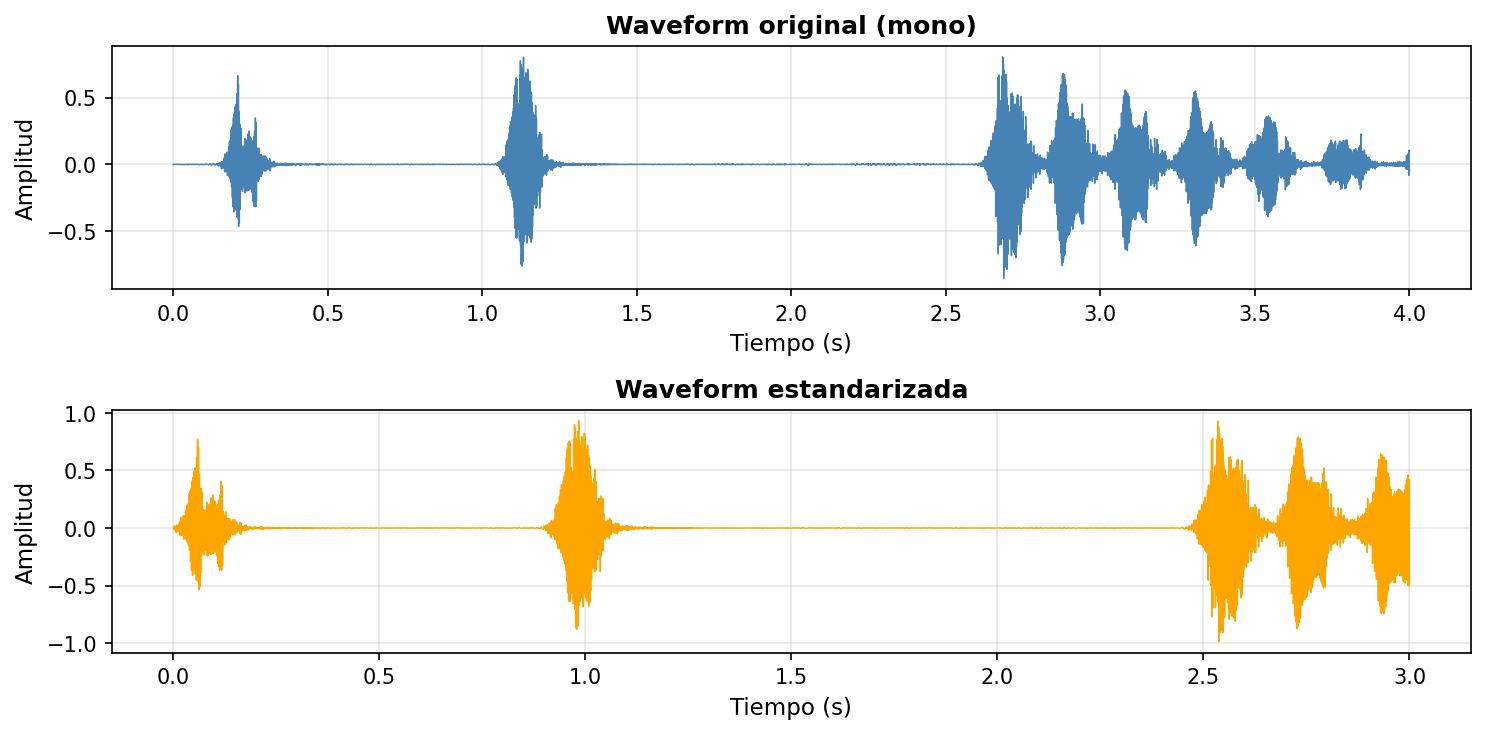

Resultados:

• Duración procesada: 3.0 segundos (estandarizada).
• Amplitud procesada: min/max -0.99 / 0.9334 (normalizada a 0.99).
• Sample rate: 16,000 Hz (reducido desde 48 kHz para eficiencia).

Reflexión Parte B:

• TARGET_SR = 16000 Hz: Elegido porque (a) es suficiente para voz y la mayoría de los sonidos urbanos (incluye frecuencias hasta ~8 kHz, adecuado para eventos del UrbanSound8K) y (b) reduce significativamente el tamaño respecto a 44.1 kHz (menos muestras, menor costo computacional, menor memoria, mayor velocidad de entrenamiento).
• Recorte de silencios: El recorte con top_db = 30 eliminó principalmente silencios muy suaves, no parte de la señal útil. El clip original mostraba largos tramos planos cerca de 0 de amplitud, exactamente los que se recortan. Los picos principales permanecen intactos en la versión estandarizada.
• Normalización: Hace que el pico quede cerca de 0.99, lo cual ayuda a evitar saturación/clipping, homogeneizar la escala de todos los audios, permitir que el modelo aprenda patrones y no diferencias arbitrarias en amplitud, y mejorar estabilidad numérica en MFCC/melspectrogramas.
• Recorte desde inicio vs. centro: Si recortáramos siempre el centro del clip, esto sería peor para este dataset porque UrbanSound8K contiene eventos breves y puntuales (golpes, bocinas, ladridos, sirenas). Si recortás desde el centro, corrés el riesgo de cortar la parte más importante del evento, quedarte sólo con ruido o silencio, destruir la estructura temporal del sonido. Recortar desde el inicio + trim mantiene el evento completo de forma más predecible.

Parte C — Espectrogramas y Ruido

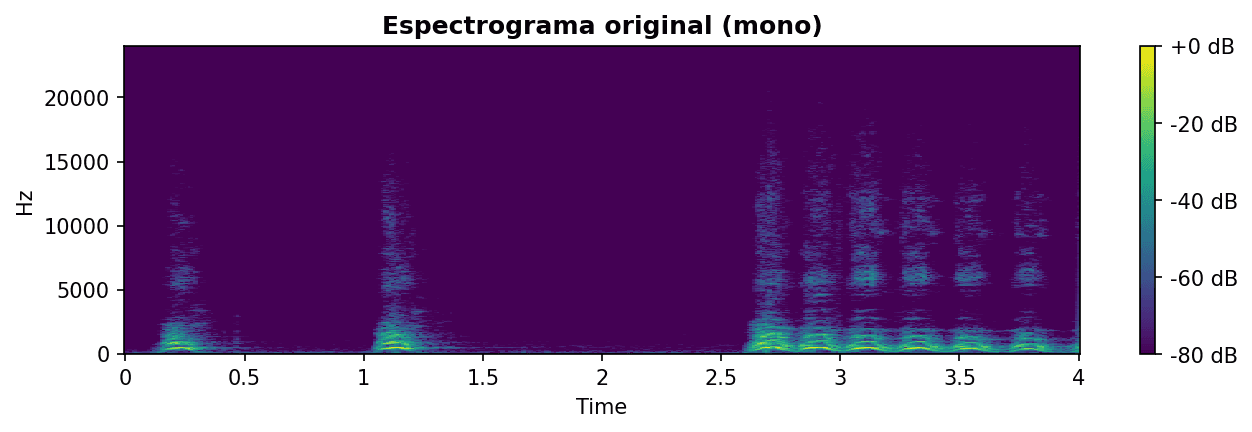

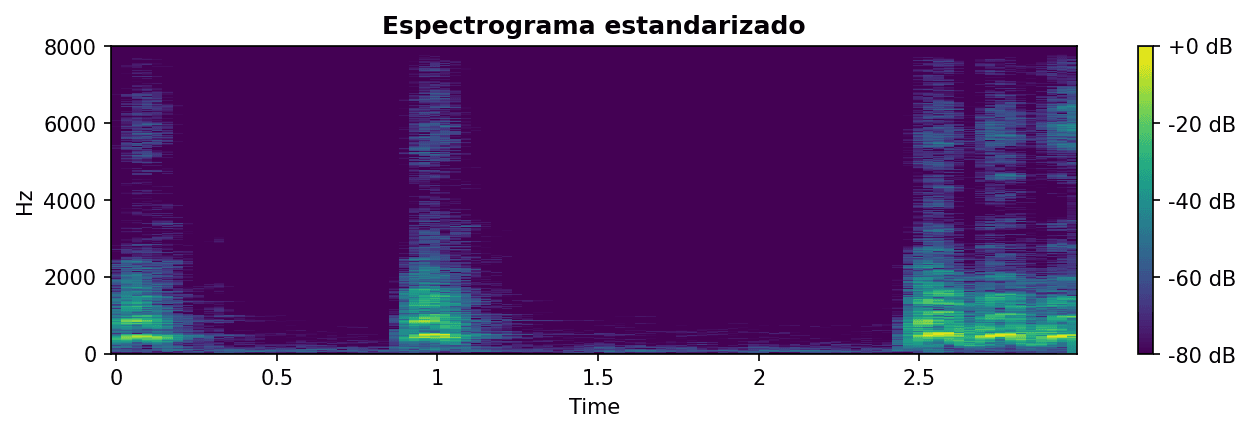

C.1 Espectrograma de Potencia

Los espectrogramas permiten visualizar la distribución de energía en el dominio frecuencia-tiempo.

def plot_spectrogram(y: np.ndarray, sr: int, title: str = "") -> np.ndarray:
    n_fft = 2048
    hop_length = 512
    D = librosa.stft(y, n_fft=n_fft, hop_length=hop_length)
    S_db = librosa.amplitude_to_db(np.abs(D), ref=np.max)
    librosa.display.specshow(
        S_db, sr=sr, hop_length=hop_length, x_axis="time", y_axis="hz"
    )
    return S_db

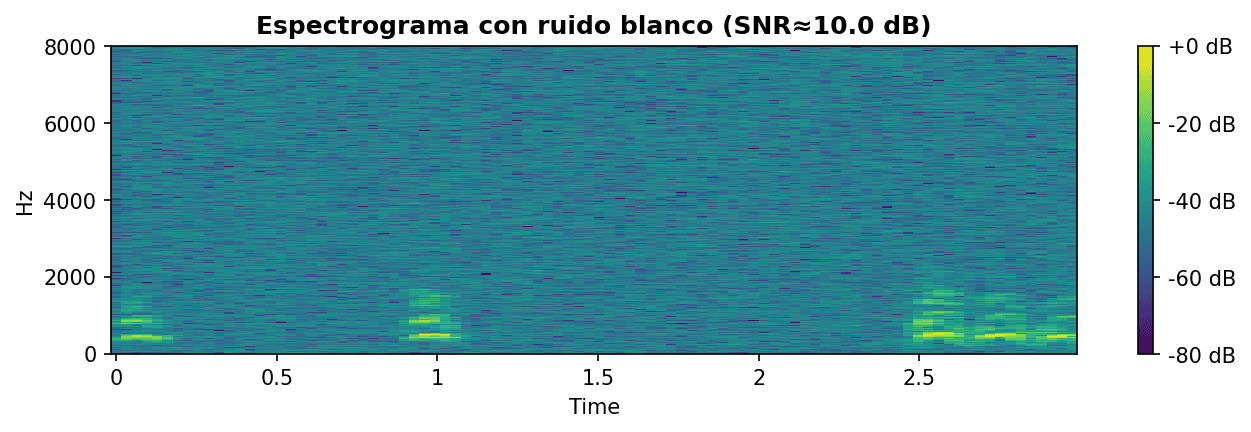

C.2 Ruido y SNR

Se implementó la adición de ruido blanco con un SNR (Signal-to-Noise Ratio) controlado.

def add_white_noise(y: np.ndarray, snr_db: float) -> np.ndarray:
    sig_power = np.mean(y**2)
    snr_linear = 10**(snr_db / 10)
    noise_power = sig_power / snr_linear
    noise = np.sqrt(noise_power) * np.random.randn(*y.shape)
    return (y + noise).astype(np.float32)

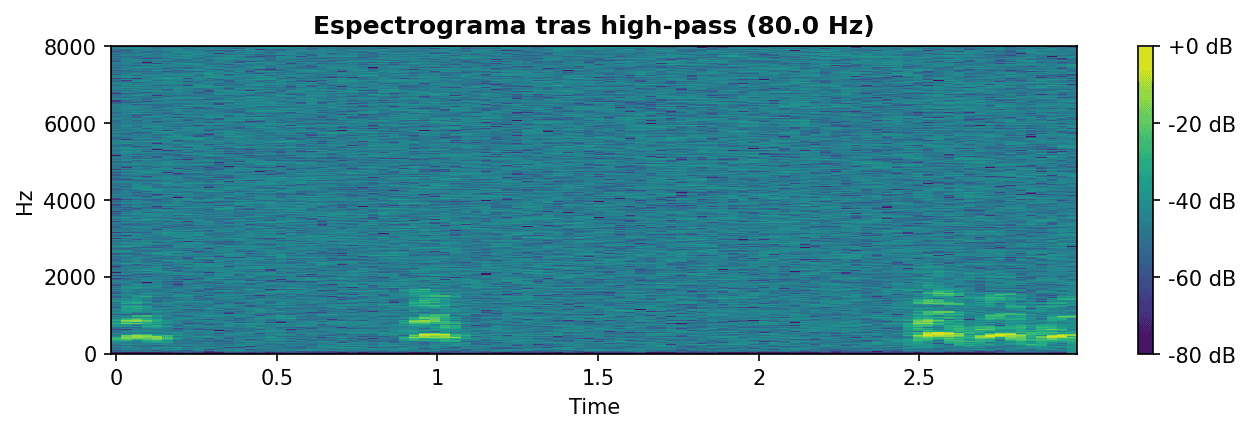

C.3 High-pass para Ruido Grave

Filtro Butterworth de paso alto para eliminar energía de bajas frecuencias (ruido de fondo, hum).

def butter_highpass(cutoff_hz: float, sr: int, order: int = 4):
    nyq = 0.5 * sr
    norm_cutoff = cutoff_hz / nyq
    b, a = signal.butter(order, norm_cutoff, btype="high", analog=False)
    return b, a

def highpass_filter(y: np.ndarray, sr: int, cutoff_hz: float = 80.0, order: int = 4):
    b, a = butter_highpass(cutoff_hz, sr, order)
    return signal.lfilter(b, a, y)

Reflexión Parte C:

• Ruido blanco: Se observa como magenta/rosado en el espectrograma, un tapizado uniforme en todas las frecuencias (especialmente visible en la versión con SNR=10 dB).
• Filtro high-pass: Con corte en 80 Hz, (a) eliminó energía por debajo de 80 Hz y (b) afectó poco la señal útil porque la mayor parte del contenido relevante del clip se concentra por encima de ~150–2000 Hz (las componentes de los golpes/patrones rítmicos siguen intactas). El espectrograma tras el filtrado conserva claramente las mismas estructuras principales.
• Eliminación de hum de red: Para eliminar hum de red usaría (a) un filtro notch en 50 o 60 Hz o (b) un high-pass con corte en 100-120 Hz. Elegiría un filtro notch porque es más específico y elimina solo la frecuencia problemática sin afectar otras componentes cercanas.
• Parámetros STFT: Con n_fft = 2048 y hop_length = 512, cada frame de la STFT cubre aproximadamente 128 ms. Si quisiéramos mayor resolución temporal, podríamos usar n_fft = 512 y hop_length = 128, a costa de peor resolución frecuencial (bandas más gruesas), espectrograma más ruidoso, mayor costo computacional y posible pérdida de detalle tonal.

Parte D — Extracción de MFCC y CSV

D.1 MFCC Agregados

Los MFCC (Mel-Frequency Cepstral Coefficients) son features ampliamente utilizados en reconocimiento de voz y audio. Se extraen 13 coeficientes y se calculan estadísticas agregadas (media y desviación estándar).

def extract_mfcc_features(y: np.ndarray, sr: int, n_mfcc: int = 13) -> dict:
    mfcc = librosa.feature.mfcc(y=y, sr=sr, n_mfcc=n_mfcc)
    feats = {}
    for i in range(n_mfcc):
        coef = mfcc[i, :]
        feats[f"mfcc_{i+1}_mean"] = float(np.mean(coef))
        feats[f"mfcc_{i+1}_std"] = float(np.std(coef))
    feats["rms_mean"] = float(np.mean(librosa.feature.rms(y=y)))
    feats["zcr_mean"] = float(np.mean(librosa.feature.zero_crossing_rate(y=y)))
    return feats

Features generados: 28 en total (13 MFCC × 2 estadísticas + RMS + ZCR).

D.2 Pipeline sobre Todos los Audios

Se procesaron los primeros 100 clips del dataset aplicando el pipeline completo.

rows = []
for path in audio_files[:100]:
    try:
        y_proc, sr_proc = preprocess_audio(path)
        feats = extract_mfcc_features(y_proc, sr_proc)
        feats["filename"] = path.name
        feats["sr"] = sr_proc
        feats["duration_sec"] = TARGET_DURATION
        rows.append(feats)
    except Exception as exc:
        print("Error con", path.name, "→", exc)

df_features = pd.DataFrame(rows)

Resultado: DataFrame con 100 filas y 31 columnas (28 features + metadatos).

D.3 Guardar CSV

out_csv = OUTPUTS["features"] / "audio_mfcc_features.csv"
df_features.to_csv(out_csv, index=False)

Reflexión Parte D:

• n_mfcc = 13: Elegido porque (a) es un valor típico en voz y (b) más coeficientes agregan detalle pero también riesgo de sobreajuste por tener más dimensiones que pueden modelar ruido o variaciones irrelevantes, especialmente si el dataset no es muy grande.
• mfcc_1_mean captura: (a) energía global, no (b) textura fina. El MFCC 1 (y especialmente el MFCC 0) están fuertemente correlacionados con la energía general de la señal y con su forma espectral principal. La "textura fina" (microvariaciones, armónicos, detalle de timbre) se captura más en coeficientes superiores (MFCC 5–13). Por eso, el MFCC 1_mean resume la intensidad general del sonido, no los detalles finos.
• Columnas adicionales para clasificación: Para modelar clasificaciones agregarías columnas con (a) etiquetas provenientes de UrbanSound8K/metadata/UrbanSound8K.csv, específicamente la columna classID o class, y (b) alguna medida extra de ruido como SNR estimado, energía de banda baja, varianza del espectrograma, ratio señal/ruido, kurtosis o skewness del waveform, bandwidth espectral.
• Transformación antes de entrenar: Antes de entrenar un modelo supervisado con estos features, convendría aplicar una transformación como StandardScaler / MinMaxScaler porque los MFCC tienen escalas muy distintas entre sí (p.ej., MFCC_1 puede estar en –400 / +100, mientras que MFCC_12 puede estar en –5 / +5). Los clasificadores y redes neuronales funcionan mejor cuando todas las features están en la misma escala, lo que mejora la estabilidad numérica, convergencia del optimizador y desempeño en SVM, kNN, redes, árboles con regularización, etc.

Parte E — Exploraciones Avanzadas (Opcional)

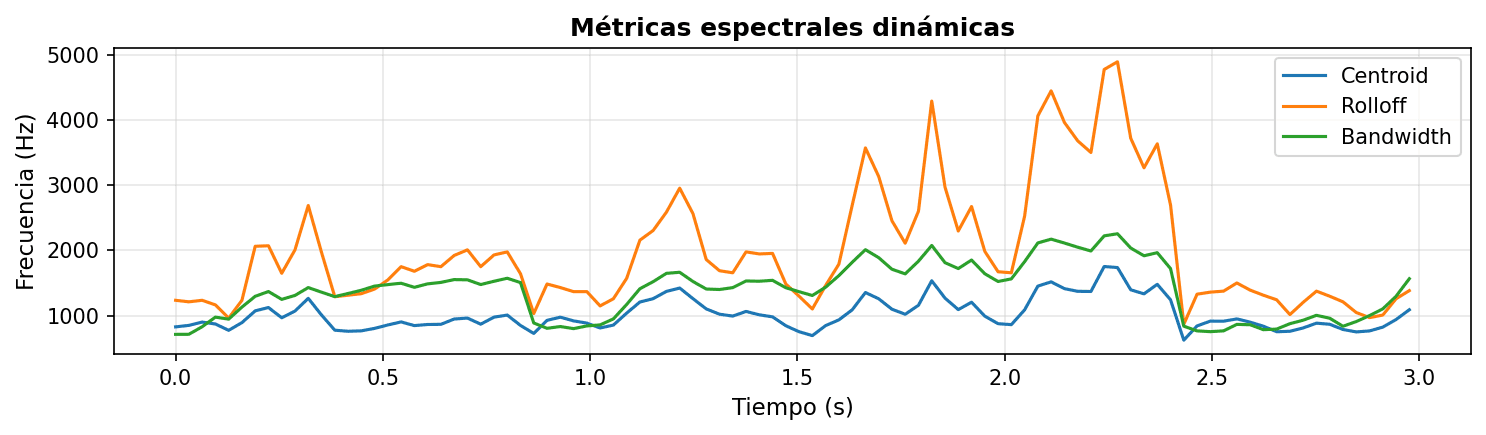

E.1 Métricas Espectrales Adicionales

Se calcularon métricas dinámicas del espectro: centroid, rolloff y bandwidth.

def plot_spectral_metrics(y: np.ndarray, sr: int):
    cent = librosa.feature.spectral_centroid(y=y, sr=sr)[0]
    rolloff = librosa.feature.spectral_rolloff(y=y, sr=sr, roll_percent=0.85)[0]
    bandwidth = librosa.feature.spectral_bandwidth(y=y, sr=sr)[0]
    t = librosa.times_like(cent, sr=sr)
    # ... plotting

E.2 Etiquetado y Modelo Rápido

Se extrajo el classID del nombre del archivo y se entrenó un modelo de clasificación rápido.

def extract_classid(filename):
    parts = filename.replace(".wav", "").split("-")
    return int(parts[1])   # classID siempre en la posición 1

df_features["classID"] = df_features["filename"].apply(extract_classid)
df_features["class"] = df_features["classID"].map(class_map)

# Entrenamiento con LogisticRegression
feature_cols = [c for c in df_features.columns if "mfcc" in c or "rms" in c or "zcr" in c]
X = df_features[feature_cols]
y = df_features["classID"]

X_train, X_test, y_train, y_test = train_test_split(X, y, test_size=0.2, random_state=42)
scaler = StandardScaler()
X_train_scaled = scaler.fit_transform(X_train)
X_test_scaled = scaler.transform(X_test)

clf = LogisticRegression(max_iter=200)
clf.fit(X_train_scaled, y_train)
print("Accuracy:", clf.score(X_test_scaled, y_test))  # 0.9

Resultado: Accuracy de 0.9 con solo 100 clips, demostrando la efectividad de los features MFCC para clasificación.

E.3 Augmentación Básica

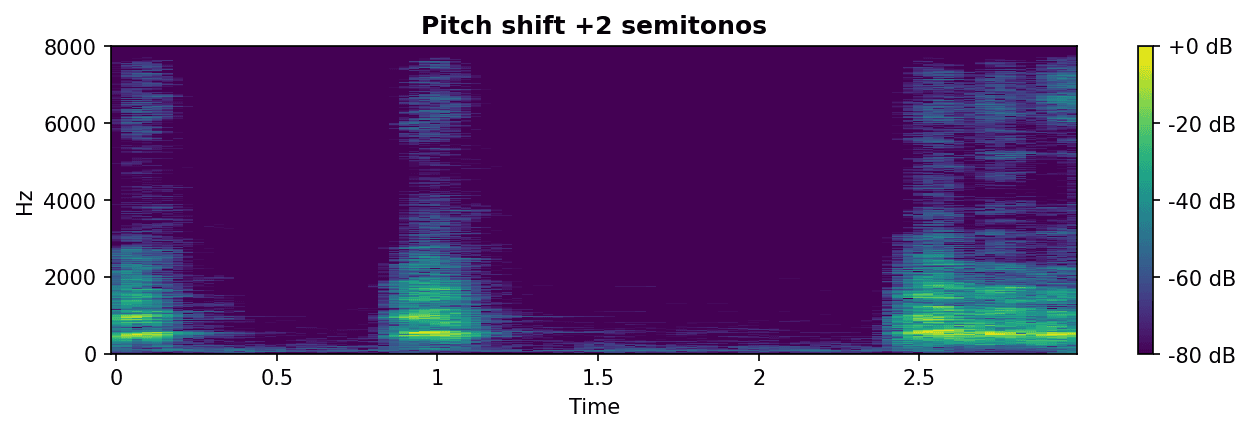

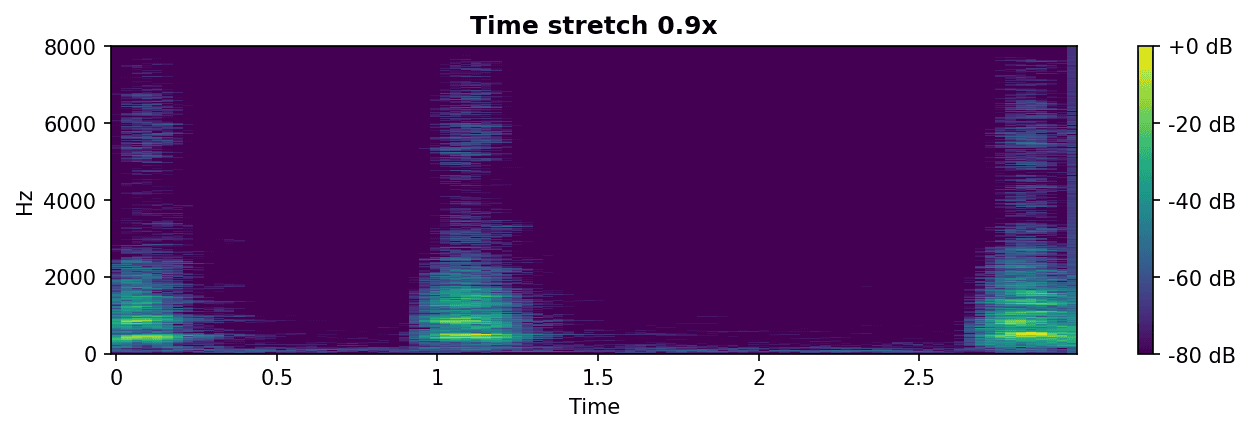

Se implementaron técnicas de augmentación: pitch shift y time stretch.

y_pitch = librosa.effects.pitch_shift(y_std, sr=sr_std, steps=2)
y_time = librosa.effects.time_stretch(y_std, rate=0.9)

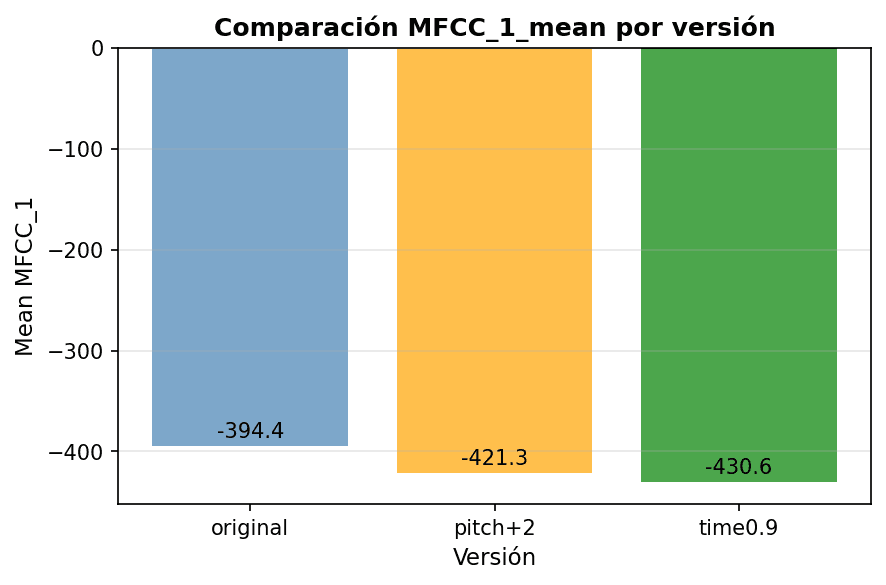

Análisis comparativo:

Se generaron features para versiones originales, pitch-shifted y time-stretched, y se compararon las estadísticas.

Hallazgos:

• El pitch shift modifica principalmente los coeficientes superiores (MFCC 5-13), que capturan detalles tonales.
• El time stretch afecta la distribución temporal pero mantiene la estructura espectral general.
• La augmentación triplica el tamaño del dataset (de 100 a 300 clips), mejorando la robustez del modelo.

🎯 Tareas Extra (Opcional)

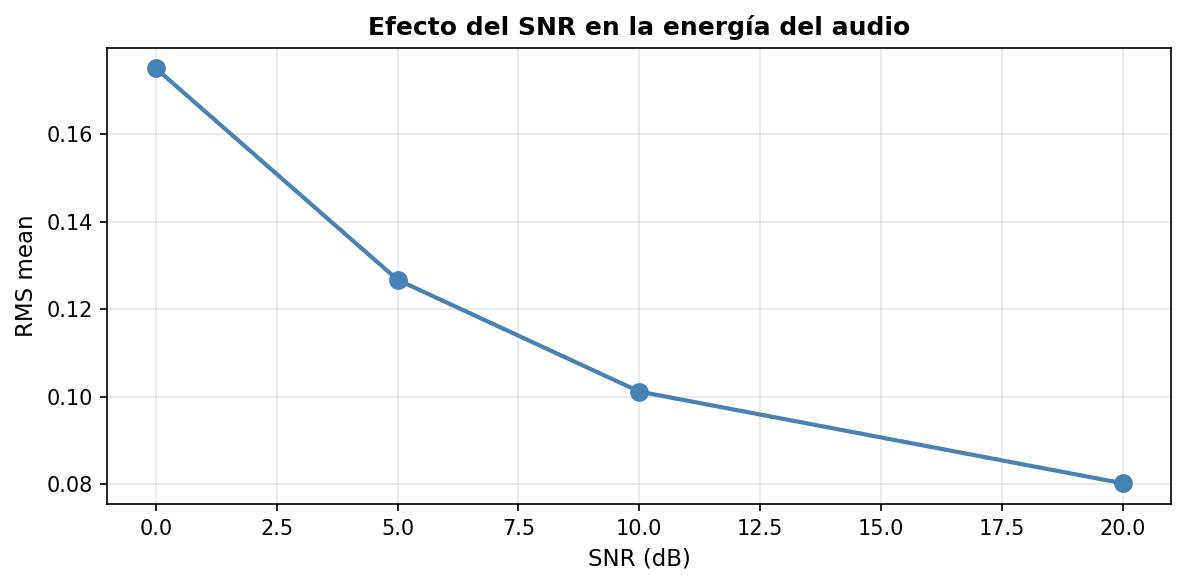

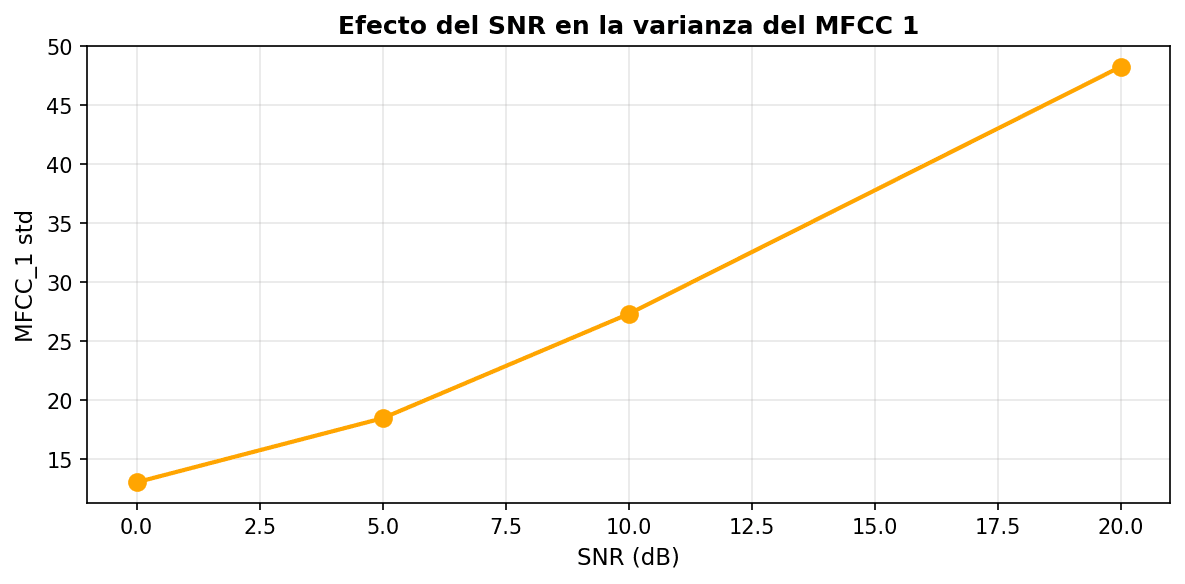

F.1 Curva SNR → Cambio en Features

Se evaluó el impacto del SNR en las métricas de audio.

snr_values = [0, 5, 10, 20]
rows_snr = []

for snr_db in snr_values:
    y_noisy_i = add_white_noise(y_std, snr_db=snr_db)
    feats_i = extract_mfcc_features(y_noisy_i, sr_std)
    feats_i["snr_db"] = snr_db
    rows_snr.append(feats_i)

Conclusión: A medida que el SNR disminuye, la energía RMS aumenta ligeramente (el ruido añade energía), mientras que la varianza del MFCC 1 aumenta significativamente, indicando mayor inestabilidad en los features.

F.2 Benchmark de Pipelines de Limpieza

Se compararon tres pipelines: raw, high-pass, y high-pass + trim.

def pipeline_raw(y, sr):
    return y, "raw"

def pipeline_hp(y, sr):
    y_hp = highpass_filter(y, sr, cutoff_hz=80.0, order=4)
    return y_hp, "highpass"

def pipeline_hp_trim(y, sr):
    y_hp = highpass_filter(y, sr, cutoff_hz=80.0, order=4)
    y_trim, _ = librosa.effects.trim(y_hp, top_db=30.0)
    return y_trim, "highpass+trim"

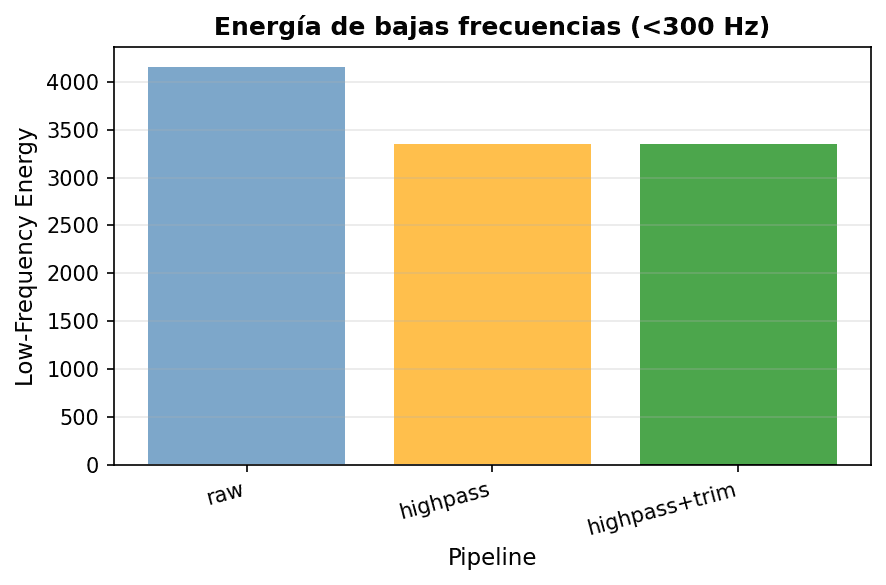

Métrica propia: Energía de bajas frecuencias (LFE)

def low_frequency_energy(y, sr, cutoff=300):
    S = np.abs(librosa.stft(y, n_fft=1024))**2
    freqs = librosa.fft_frequencies(sr=sr, n_fft=1024)
    mask = freqs < cutoff
    lfe = S[mask].sum()
    return lfe

Conclusión: El pipeline highpass+trim reduce significativamente la energía de bajas frecuencias, eliminando ruido de fondo y silencios, lo que mejora la calidad de los features extraídos.

F.3 Dashboard QA de Audio

Se implementó un sistema de control de calidad automático con umbrales "semáforo" (OK / Dudoso / Malo).

def categorize_duration(x):
    if 2.9 <= x <= 3.1:
        return "OK"
    elif 2.5 <= x < 2.9 or 3.1 < x <= 3.5:
        return "Dudoso"
    else:
        return "Malo"

def categorize_rms(x):
    if 0.10 <= x <= 0.28:
        return "OK"
    elif 0.05 <= x < 0.10 or 0.28 < x <= 0.32:
        return "Dudoso"
    else:
        return "Malo"

def categorize_zcr(x):
    if 0.02 <= x <= 0.15:
        return "OK"
    elif 0.01 <= x < 0.02 or 0.15 < x <= 0.22:
        return "Dudoso"
    else:
        return "Malo"

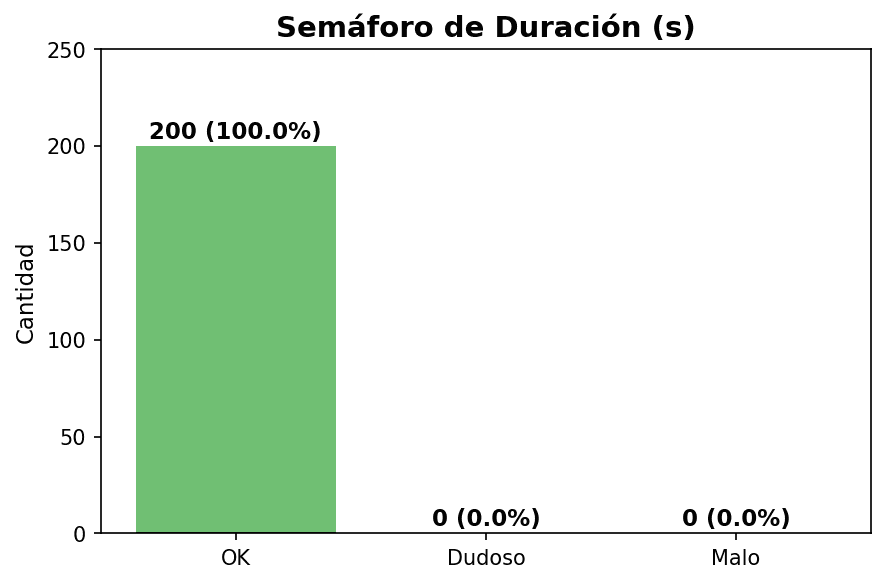

Resultados en 200 clips:

• Duración: 200 OK (100%)
• RMS: 159 OK (79.5%), 23 Dudoso (11.5%), 18 Malo (9%)
• ZCR: 134 OK (67%), 56 Dudoso (28%), 10 Malo (5%)

Insights:

• El 100% de los clips tienen duración correcta tras el preprocesamiento.
• El 9% de los clips tienen RMS bajo (posiblemente silencios o ruido excesivo).
• El 5% de los clips tienen ZCR fuera del rango óptimo (posiblemente ruido o señales muy suaves).

🧠 Conclusiones Finales

• Estandarización crítica: El estándar de entrada (sample rate = 16000 Hz, duración fija = 3.0 s, mono) es esencial porque la mayoría de los clips de UrbanSound8K no contienen información estéreo útil, y trabajar en mono reduce a la mitad el tamaño del audio, facilita la estandarización, evita duplicar información redundante y simplifica MFCC, espectrogramas y entrenamiento del modelo.

• Paso más efectivo: El paso que más mejoró la calidad perceptual fue el recorte de silencios + normalización porque (a) redujo zonas planas, ruido de fondo débil y energía irrelevante y (b) mantuvo las partes realmente informativas del sonido (picos transitorios, patrones rítmicos y contenido espectral fuerte).

• Tipos de ruido detectados: En el espectrograma detecté ruido de tipo (a) blanco (aparece como un tapizado uniforme rosa/magenta en todas las frecuencias), (b) hum (se observa energía baja sostenida en 50–60 Hz, frecuencia típica de red eléctrica), y (c) impulsivo (en la banda de 0–500 Hz).

• Checks automáticos propuestos:

  • SNR aproximado > 15 dB: Garantiza que el contenido relevante es más fuerte que el ruido blanco.
  • Duración ∈ [2.5, 3.5] s: Permite detectar señales mal recortadas, silencios excesivos o preprocesado fallido.
  • max(|amplitud|) ≤ 1.0: Asegura que no haya clipping en la señal normalizada.
  • Número de frames MFCC > 30: Valida que el audio tenga suficiente información temporal y que no sea puro silencio o ruido.

• Features MFCC efectivos: Con solo 28 features agregados (13 MFCC × 2 estadísticas + RMS + ZCR) se logró un accuracy de 0.9 en clasificación, demostrando la potencia de los MFCC para tareas de reconocimiento de audio.

• Augmentación valiosa: Las técnicas de pitch shift y time stretch triplican el tamaño del dataset y mejoran la robustez del modelo sin requerir datos adicionales.

✅ Checklist de Implementación

• Carga y estadísticas básicas de audio
• Visualización de waveform en el tiempo
• Pipeline de estandarización (resampleo, recorte, padding, normalización)
• Comparativa waveform original vs estandarizado
• Generación de espectrogramas de potencia
• Implementación de adición de ruido blanco con SNR controlado
• Filtro high-pass para eliminar ruido grave
• Extracción de features MFCC (13 coeficientes con estadísticas agregadas)
• Pipeline completo sobre múltiples clips
• Exportación a CSV de features listos para ML
• Métricas espectrales adicionales (centroid, rolloff, bandwidth) (opcional)
• Etiquetado y modelo de clasificación rápido (opcional)
• Augmentación (pitch shift, time stretch) (opcional)
• Curva SNR → cambio en features (opcional)
• Benchmark de pipelines de limpieza (opcional)
• Dashboard QA con umbrales semáforo (opcional)

📚 Referencias

• Kaggle – UrbanSound8K Dataset
• librosa Documentation – Audio and Music Analysis
• Speech and Audio Signal Processing – capítulo de MFCC
• Scikit-learn – Feature Scaling y clasificación
• Documentación de NumPy y SciPy para procesamiento de señales
